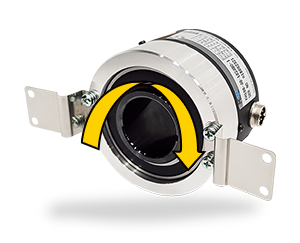

KH88 系列
KH88 Series
外径Ø88mm 增量型空心轴型
- 电梯
- 停车系统
- 工业用电机
- 易于安装
- 定制的设计
- 迅速交付
产品特点
FEATURES
电梯
工业用电机
易于附着
定制设计
迅速交付

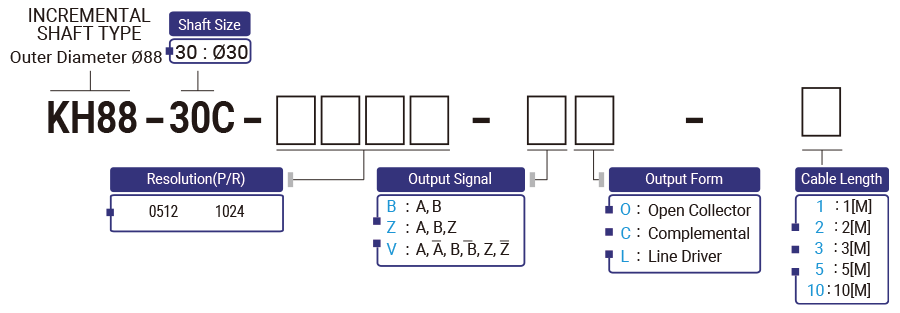

选型指南

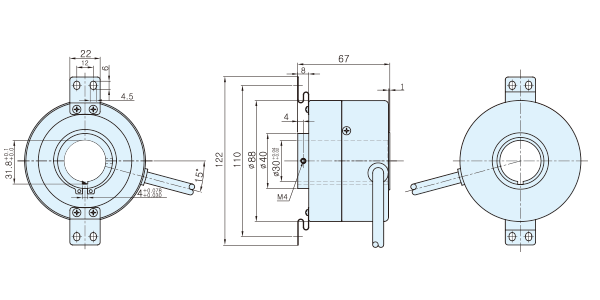

外形尺寸
输出电路
 |
 |
 |
| 集电极开路输出 | 互补输出 | 长线驱动输出 |
规格参数
SPECIFICATION
电气参数
| 输出类型 | 集电极开路输出 | 互补输出 | 长线驱动输出 |
|---|---|---|---|
| 电源 | DC +15[V] ~ +15[V] Ripplep-p:小于 5% | DC +15[V] Ripplep-p:小于 5% | DC +5[V], 5~24[V] Ripplep-p:小于 5% |
| 消耗电流 (在无负载的情况下) |
70mA Max | 150mA Max | 150mA Max |
| 最大响应频率 | 150 KHz | ||
| 输出电压 | 小于VL 0.5[V]/大于VH 2.5[V]（在输入+5[V]的情况下）。 大于VH10[V]（在输入+15[V]的情况下）。 |
||
| 输出电流 | 小于 20mA | 小于 10mA | 小于 20mA |
| 上升，下降时间 | 小于 3μs | 小于 1μs | 小于0.1㎲（5[V]） 小于1㎲ (5~24[V]) |
| 常见情况 | 如果输出侧的电缆长度为1[M]，负载电阻小于1[kΩ]。 | ||
机械参数
| 启动扭矩 | 800gf – cm Max |
|---|---|
| 最大转数 | 3000 rpm |
| 轴承寿命 | 20,000[小时] (在旋转3000rpm的情况下) |
| 轴的允许载荷 | 径向：最大5公斤 轴向：最大2.5公斤 |
| 允许轴的位置偏移 | 径向：小于0.05毫米 轴向 : 小于0.2mm |
| 连接电缆 | 4P(AWG26) 屏蔽线 |
| 重量 | 600克 |
输出信号波形
CW → 从轴端看顺时针方向
a + b, c + d = T/2 ± T/10
a , b , c , d = T/4 ± T/10
|
|
|
| 集电极开路输出，互补输出 | 长线驱动输出 |
环境参数
| 使用温度 | -10ºC ~ +70ºC(无冷冻) |
|---|---|
| 保存温度 | -20ºC ~ +85ºC |
| 使用湿度 | 35% ~ +80% RH |
| 保存湿度 | 30% ~ +90% RH |
| 内部振动 | 5G |
| 内部冲击 | 100G |
| 保护等级 | IP 50 |
连接电缆
| PIN NO |
颜色 | 输出信号 | |
|---|---|---|---|
| 输出形式 | 集电极开路输出 互补输出 |
长线驱动输出 | |
| 1 | 红色 | Vcc | Vcc |
| 2 | 黑色 | GND | GND |
| 3 | 绿色 | A Sig | A Sig |
| 4 | 桔红色 | A Sig GND |  |
| 5 | 黄色 | B Sig | Z Sig |
| 6 | 白色 | B Sig GND | B Sig |
| 7 | 蓝色 | – |  |
| 7 | 粉色 | – |  |
| 7 | 屏蔽 | CASE Shield | CASE Shield |
