KGM 系列
KGM Series
磁力式
- 尺寸小而紧凑
- 安装方便
- 高频率(高达200Khz)
- IP68
- 数控机床，测量仪器
特点简介
FEATURES
尺寸小而紧凑
安装方便
高频率(高达200Khz)
IP68
数控机床，测量仪器

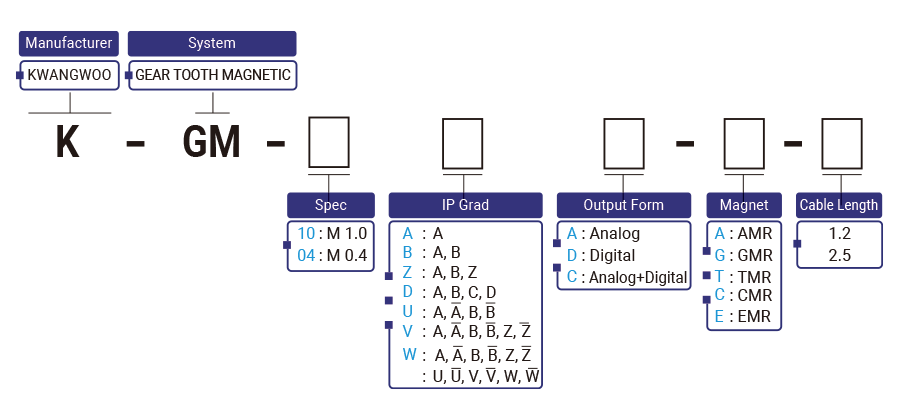

选型指南

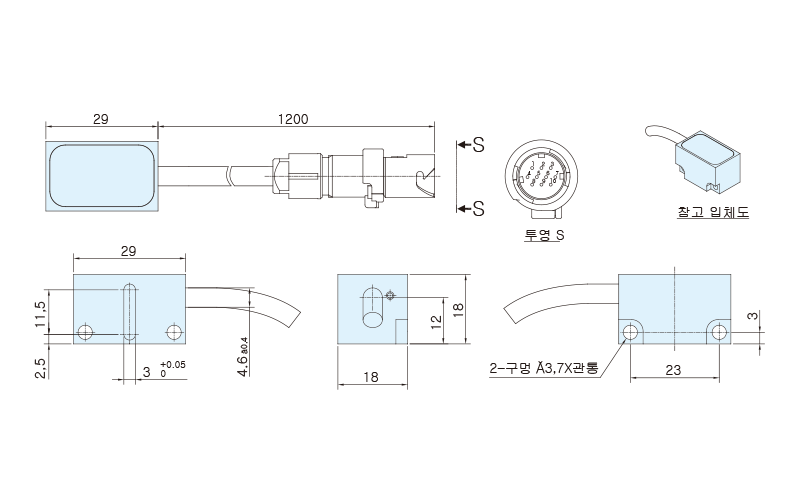

外形尺寸
规格参数
SPECIFICATION
电气参数
| 输出类型 | Sine/Cosine |
|---|---|
| 电源电压 | DC+5[V] Ripplep-p:小于 5% |
| 电流消耗（无负载） | 50mA Max |
| 最大响应频率 | 200kHz |
| 输出等级 | 1 Vpp 差分信号 |
| 输出电流 | 小于 50mA |
| 电磁辐射 | KS C IEC 61000-6-2 |
| 电磁干扰 | KS C IEC 61000-6-4 |
| 介质强度 | KS C IEC 61439-1(500 V AC) |
输出信号
| 输出 | Sine/Cosine |
|---|---|
| 信号 | A : 1Vpp正弦信号 /A：1Vpp正弦信号 B：1Vpp余弦信号 /B : 1Vpp-正弦信号 Z : 数字脉冲信号(+) /Z : 数字脉冲信号(-) → 信号在CW A和B 90°相位。 在CCW A和B中信号为-90°相位。 → 根据齿轮参考标记。 数字差分脉冲信号。 齿轮模块。M1.0 |

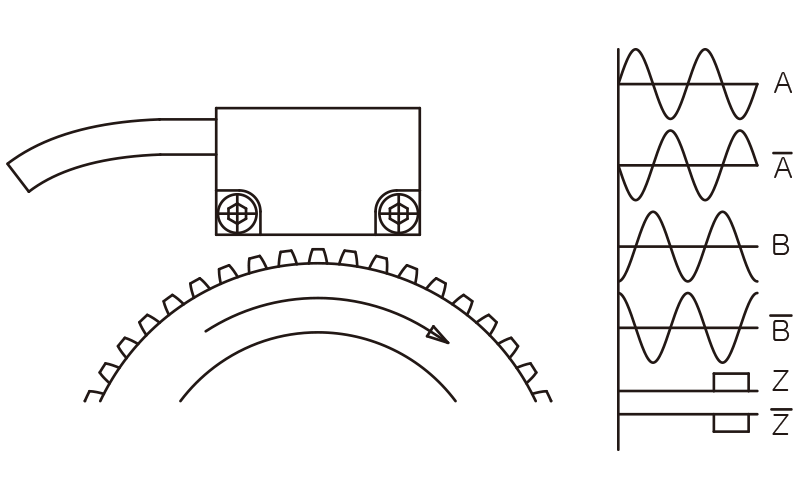

输出信号波形
环境参数
| 使用温度 | -10ºC ~ +70ºC(无冷冻) |
|---|---|
| 保存温度 | -30ºC ~ +120ºC |
| 保护等级 | IP68(KSCIEC60529) |
| 内部振动 | 10~55Hz/2mm (X,Y 20Cycle / Z 50 Cycle) |
| 内部冲击 | 50G |
| 重量 | 100克 |
电缆规格
| 线缆长度 | 1.2M/2.1M |
|---|---|
| 线缆输出 | Φ5 |
| 连接器规格 | JN1HS10PL |
| 绝缘材料规格 | 3P(AWG28)Shield CABLE |
| 线缆材料 | Special TPU(Max.121℃) |
| 认证标准 | AWM20936 |
连接电缆
| 连接器 | PIN | 输出信号 | 相对 |
|---|---|---|---|
 |
1 | B+,Consine+ |  |
| 2 | B-,Consine- |  |
|
| 3 | Shield | ||
| 4 | Vcc,+5V | ||
| 5 | A+,Sine+ |  |
|
| 6 | A-,Sine- |  |
|
| 7 | OV,GND | ||
| 8 | Z+,Reference Pulse+ |  |
|
| 9 | Z-,Reference Pulse- |  |
|
| 10 | Non | ||
